反井鉆機承建煙臺招遠煤礦的導井工程。成孔直徑2米，深度100米，導孔偏斜15cm.

反井鉆機施工工藝包括導孔鉆進和擴孔鉆進。即先鉆進正導孔，導孔260mm 直至導孔鉆透下部巷道，將導孔鉆頭卸下 ，接上直徑2m的擴孔鉆頭，再由下往上擴孔至地面即可具體如圖1所示。

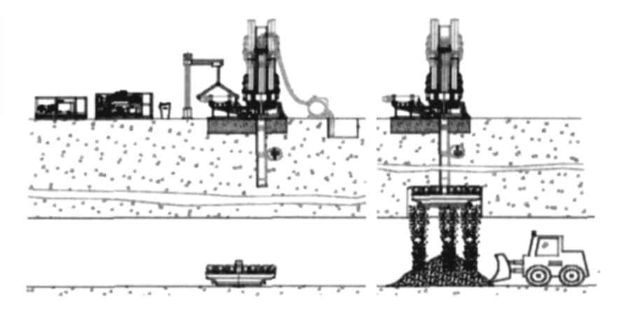

圖1 正導孔（左）和反擴孔（右）鉆進工藝示意圖

反井鉆進工藝原理是通過鉆機的電機帶動液壓馬達，液壓馬達驅動動力頭，利用液壓動力將扭矩傳遞給鉆具系統，帶動鉆桿及鉆頭旋轉，鉆頭上的滾刀在鉆壓的作用下，沿井底巖石工作面純滾動和微量滑移。同時，主機油缸產生的軸向拉、壓力，也通過動力頭，鉆桿作用在鉆頭上，使鉆頭的滾刀在鉆壓作用下滾動，產生沖擊載荷，使?jié)L刀齒對巖石產生沖擊、擠壓和剪切作用，破碎巖石。

對于導孔鉆進，被破碎的巖屑在導孔鉆進時被正循環的洗井液沖洗，巖屑沿著鉆桿與孔壁間的環形空間由洗井液提升至鉆孔外（如圖2所示）。

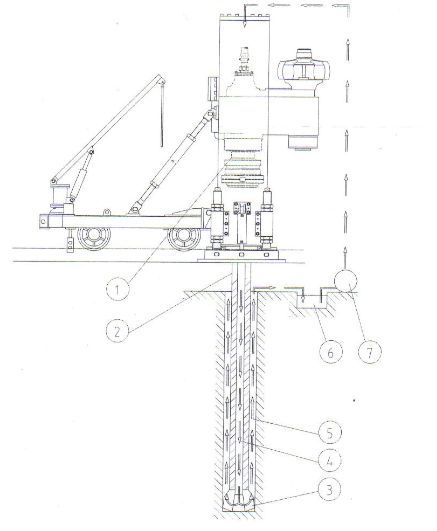

圖2 反井鉆機正向?qū)Э坠に?/p>

圖中 1-動力頭 2-鉆桿 3-導孔鉆頭 4-從泥漿泵壓入的泥漿 5-從環形空間返回的攜帶巖渣泥漿 6-泥漿循環池 7-泥漿泵

對于反向擴孔鉆進，巖屑靠自重直接落到下部巷道內，再由裝巖機或其他方式及時清理運出（如圖3所示）。

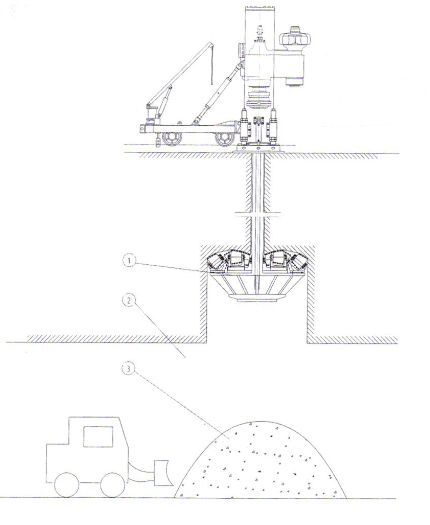

圖3 反井鉆機反向擴孔工藝
